O software Proteus PCB Design combina perfeitamente a captura de esquemas e o layout de PCB, oferecendo um conjunto de ferramentas poderoso, integrado e fácil de usar para projetos profissionais de PCB. A linha de ferramentas EDA Proteus é a escolha dos profissionais para layout de PCB moderno.
Com mais de 25 anos de desenvolvimento e inovação contínuos, nosso foco permanece em adicionar funcionalidades, mantendo uma interface de usuário simples e intuitiva e uma integração perfeita com o projeto esquemático.
✔️ Suporte a até 16 camadas de cobre, resolução de 10 nm e posicionamento em qualquer ângulo.
✔️ Tela com aceleração de hardware ultrarrápida para maior desempenho visual.
✔️ Layout orientado por restrições, com roteamento interativo reto e curvo que reconhece automaticamente as regras de projeto.
✔️ Roteamento automático baseado em formas integrado, incluído como padrão.
A simulação de múltiplas placas no Proteus oferece uma maneira formal de projetar, codificar, simular, depurar e implantar mais de uma placa de desenvolvimento e/ou qualquer microcontrolador compatível em um único projeto. Ao criar um novo projeto, você obtém um único esquema e uma placa correspondente. Para criar um projeto com múltiplas placas, você precisa acessar a aba de layout e selecionar o comando “Nova placa” no menu Arquivo. Quando houver mais de uma placa no projeto, um menu suspenso de seleção de placas aparecerá na parte superior do módulo de layout; cada placa tem sua própria configuração de camadas, intervalos de furação e regras de projeto, o que significa que você pode trabalhar em cada placa independentemente. Além disso, o módulo Explorador de Projeto oferece uma visão geral global e fácil de navegar de todo o projeto.
Todos os sistemas de saída funcionam por placa, seja a lista de materiais, o relatório de par diferencial ou a própria saída CAD/CAM; você precisará gerar o conjunto de arquivos para cada placa individualmente.
O Proteus vem equipado com mais de 50.000 componentes de biblioteca, abrangendo uma ampla gama de componentes de montagem em furo passante; ele também inclui as bibliotecas IEC completas e footprints SMT com todos os estilos de encapsulamento padrão para componentes discretos e circuitos integrados. As bibliotecas padrão de montagem em superfície IPC-782 e IPC-7351 estão incluídas.
Mais importante ainda, o programa inclui tanto uma ferramenta integrada de importação por meio de pesquisa na web quanto uma ferramenta de importação baseada em diálogo para peças CAD, que fornecem acesso a mais de 14 milhões de peças de fornecedores populares como SamacSys Library Loader, SnapEDA, PCB Library Expert e Ultra-Librarian.
O ajuste de comprimento das trilhas é uma etapa essencial para garantir a sincronização correta no receptor de sinal para transmissões de alta velocidade. O Proteus inclui suporte para ajuste automático de comprimento das trilhas por meio de uma interface de usuário simples de “selecionar e combinar”. Isso inclui a capacidade de ter segmentos de trilha em vários grupos de correspondência, o que é necessário para topologias de roteamento como a configuração fly-by DDR3.

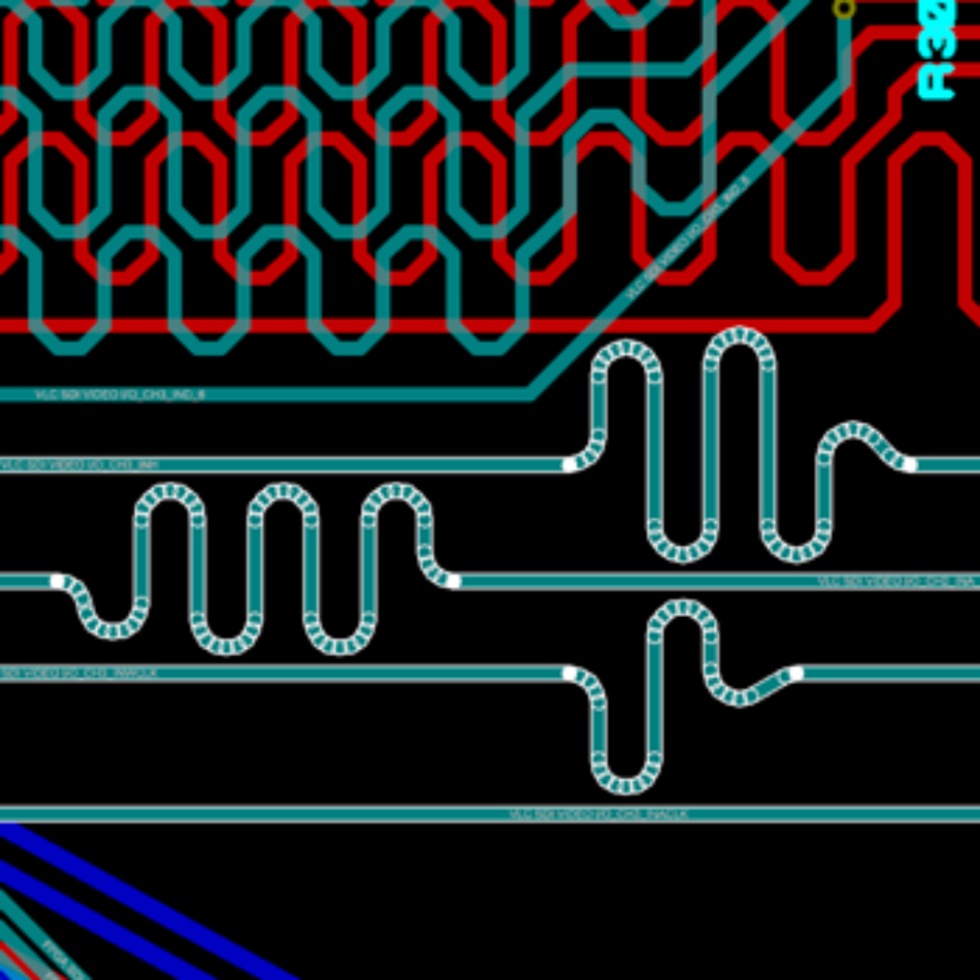

Grande parte da dificuldade com a correspondência de comprimento reside no arranjo da trilha extra, usada para alongar as rotas mais curtas (frequentemente chamada de serpentina). Dependendo do tempo de subida do sinal, da frequência do sinal, da necessidade de vias na placa de circuito impresso e de muitos outros fatores, o projetista da placa pode precisar ajustar ou restringir a altura e a largura da serpentina. No Proteus, tudo isso é gerenciado por meio de um único formulário de diálogo, onde a topologia da serpentina pode ser controlada. Você também pode ajustar uma tolerância absoluta ou relativa para a correspondência de comprimento, de acordo com o orçamento de temporização da sua interface. Para BGAs grandes, a distância interna do sinal pode ser adicionada ao componente como um arquivo CSV e um relatório de correspondência de comprimento pode ser gerado a qualquer momento.

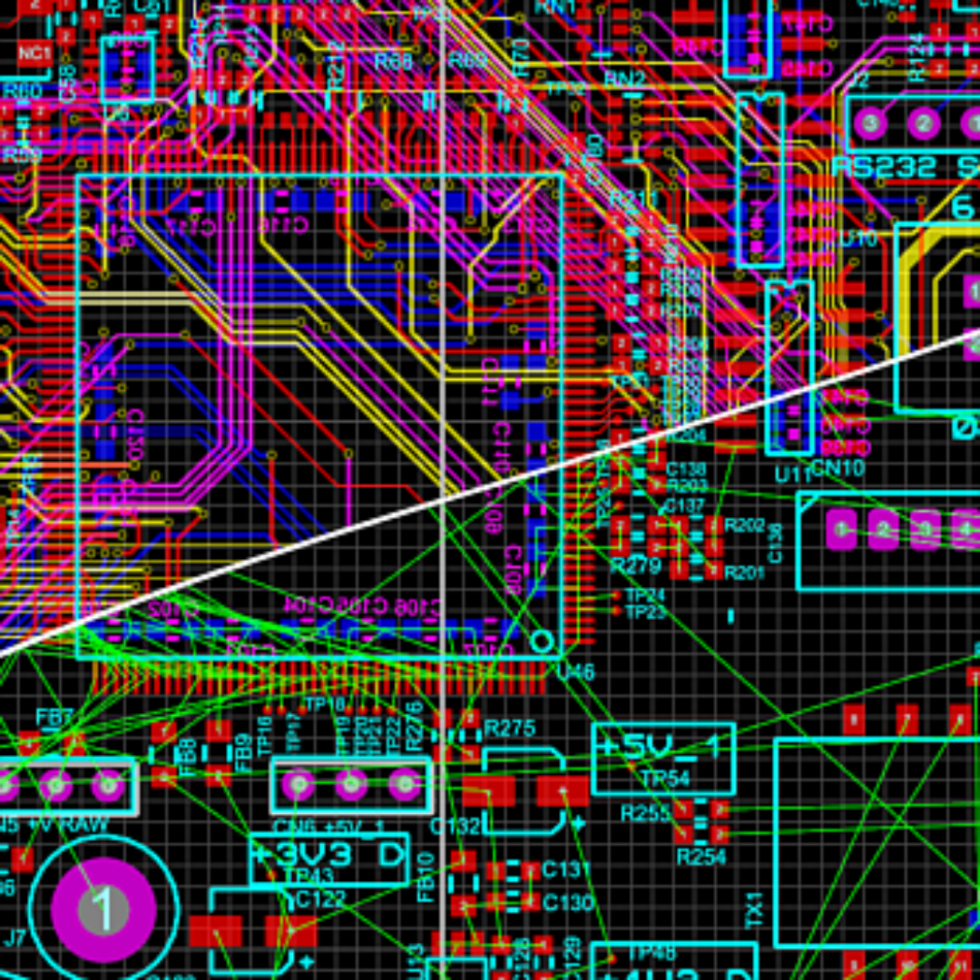

O Proteus inclui um roteador automático baseado em formas integrado de classe mundial como padrão em todas as compras profissionais. O roteador utiliza algoritmos avançados de redução de conflitos baseados em custos, comprovadamente eficazes para maximizar as taxas de conclusão mesmo nas placas mais densamente compactadas.
Para controle total do processo de roteamento, usuários com o conjunto de recursos avançados também podem controlar o roteador escrevendo scripts de roteamento personalizados ou inserindo comandos de roteamento interativamente. Isso proporciona muitos recursos adicionais, como a capacidade de rotear apenas áreas ou classes de rede específicas, além de maior flexibilidade, como a possibilidade de especificar a direção ou o comprimento do fanout.
✔️ Roteador automático sem grade, baseado em formas reais.
✔️ Desempenho de classe mundial para maximizar as taxas de conclusão.
✔️ Totalmente integrado ao software Proteus PCB Design.
✔️ Funciona perfeitamente com o Gerenciador de Regras de Design.
✔️ Roteia dispositivos SMD em ambos os lados da placa.
✔️ Suporte a vias cegas e enterradas.
✔️ Otimização da limpeza após o roteamento automático.
✔️ Capacidade de escrever scripts de roteamento em lote.
✔️ Possibilidade de digitar comandos e rotear interativamente.
✔️ Roteamento parcial da placa, com controle refinado.
✔️ Maior controle sobre abertura, cortes em ângulo e ajustes finos.

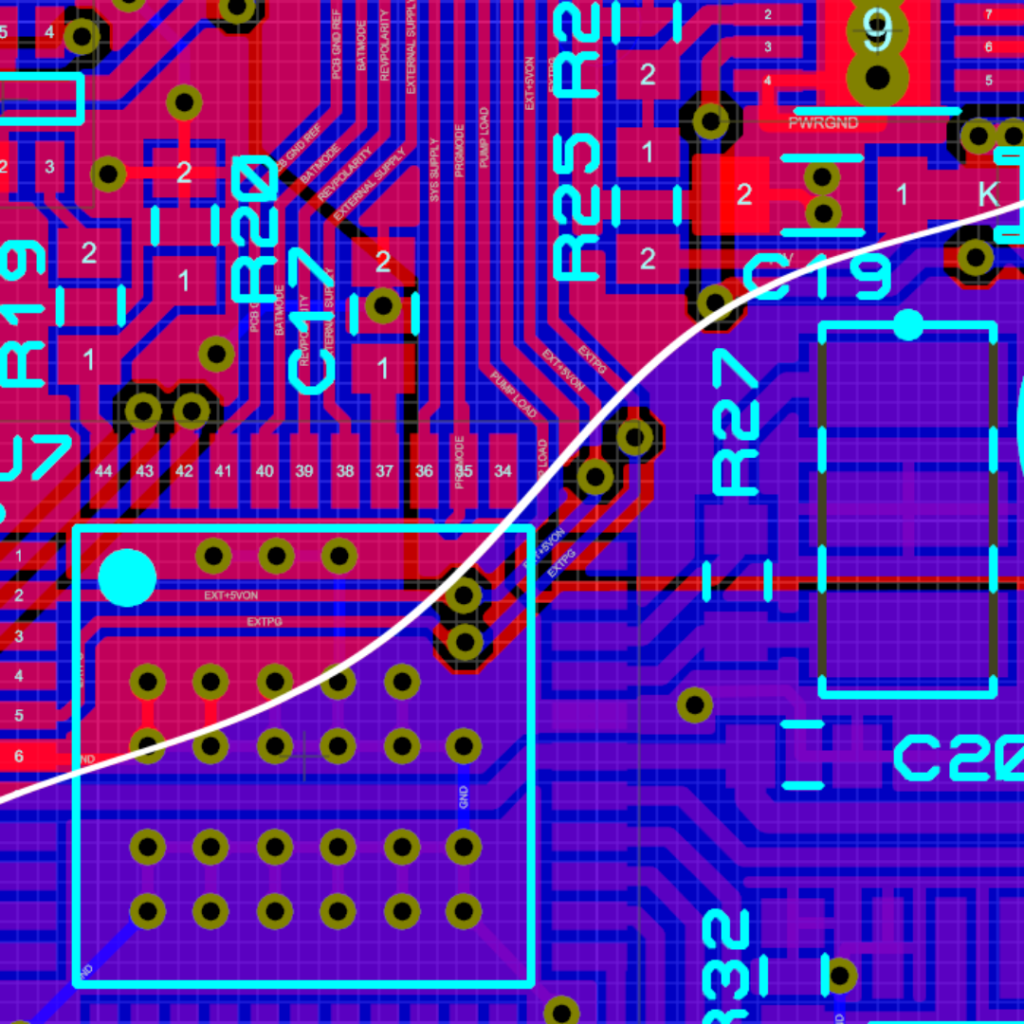

O Proteus oferece o máximo em suporte a planos de alimentação – regiões poligonais posicionáveis pelo usuário, dentro das quais limites internos são criados automaticamente ao redor de pads e trilhas existentes. Ao alterar os pads e as trilhas, os limites são recalculados para manter as folgas de projeto. Os alívios térmicos são suportados e você pode escolher se deseja hachurar ou preencher cada polígono. Zonas internas (zonas aninhadas) podem ser incluídas e/ou ilhas de cobre desconectadas podem ser suprimidas. Além disso, todo o cálculo é baseado em geometria de forma sem grade e ocorre em segundo plano, de modo que não haja interferência no posicionamento manual da placa para layouts computacionalmente intensivos.
A interconexão de vias é uma técnica usada para unir áreas maiores de cobre em diferentes camadas, ajudando a manter os caminhos de retorno curtos e a reduzir o ruído na placa de circuito impresso (PCI). Você pode interconectar planos automaticamente no Proteus por meio de um simples comando no menu de contexto. Isso lhe dá controle sobre o estilo da via, bem como sobre o espaçamento e os deslocamentos de linha para o padrão de interconexão.
Uma blindagem de vias ou cerca de piquetes pode ser adicionada ao redor da borda dos planos de maneira semelhante. Isso criará uma única fileira de vias ao redor do perímetro das zonas e pode ajudar a evitar interferência eletromagnética com outros equipamentos. A mesma técnica pode ser usada com rotas de alta velocidade, como microstrip ou stripline, para ajudar a isolar sinais na placa de circuito impresso que operam em frequências diferentes.

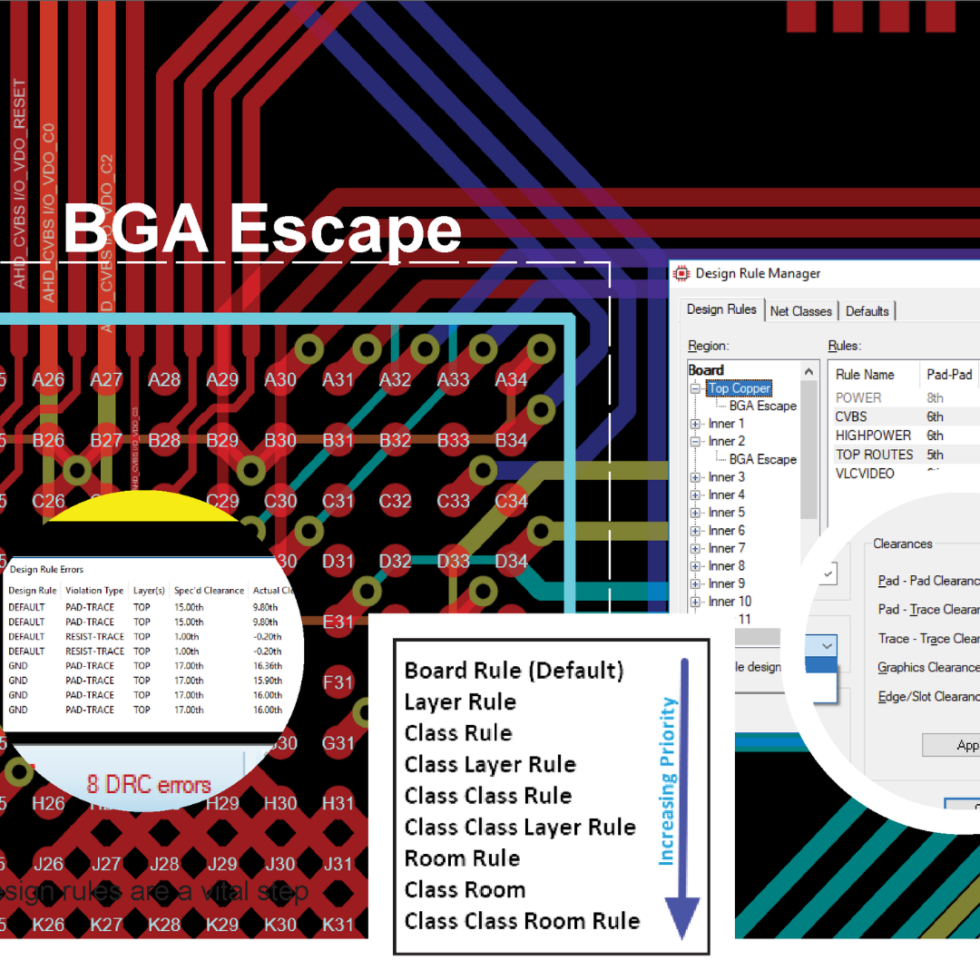

Durante o roteamento manual, o Proteus verifica cada trilha à medida que você a posiciona e avisa se alguma regra de projeto (física/elétrica) for violada. Em seguida, você pode personalizar totalmente as restrições da placa e definir regras por região física, como uma camada ou uma área desenhada pelo usuário na placa de circuito impresso. Você também pode definir regras por classe de rede elétrica e, se necessário, combinar ambas para formar restrições ainda mais rigorosas (por exemplo, linhas de alimentação na camada de cobre superior).
A barra de status na parte inferior do Proteus exibe, em tempo real, tanto a conectividade quanto o status das regras de projeto da placa. Clicar em qualquer uma delas gera um relatório listando todas as conexões ausentes ou extras. Ao clicar duas vezes em qualquer entrada da lista, o software amplia a imagem para mostrar exatamente onde o erro está localizado na placa de circuito impresso.
Por fim, a verificação de pré-produção é executada antes do início da fabricação e foi projetada para ser uma verificação automatizada de garantia de qualidade. Além de testar a conectividade e as regras de projeto, ela testa a geometria e a integridade do plano de alimentação por meio de um caminho de código completamente separado e executa testes separados para erros de projeto comuns.

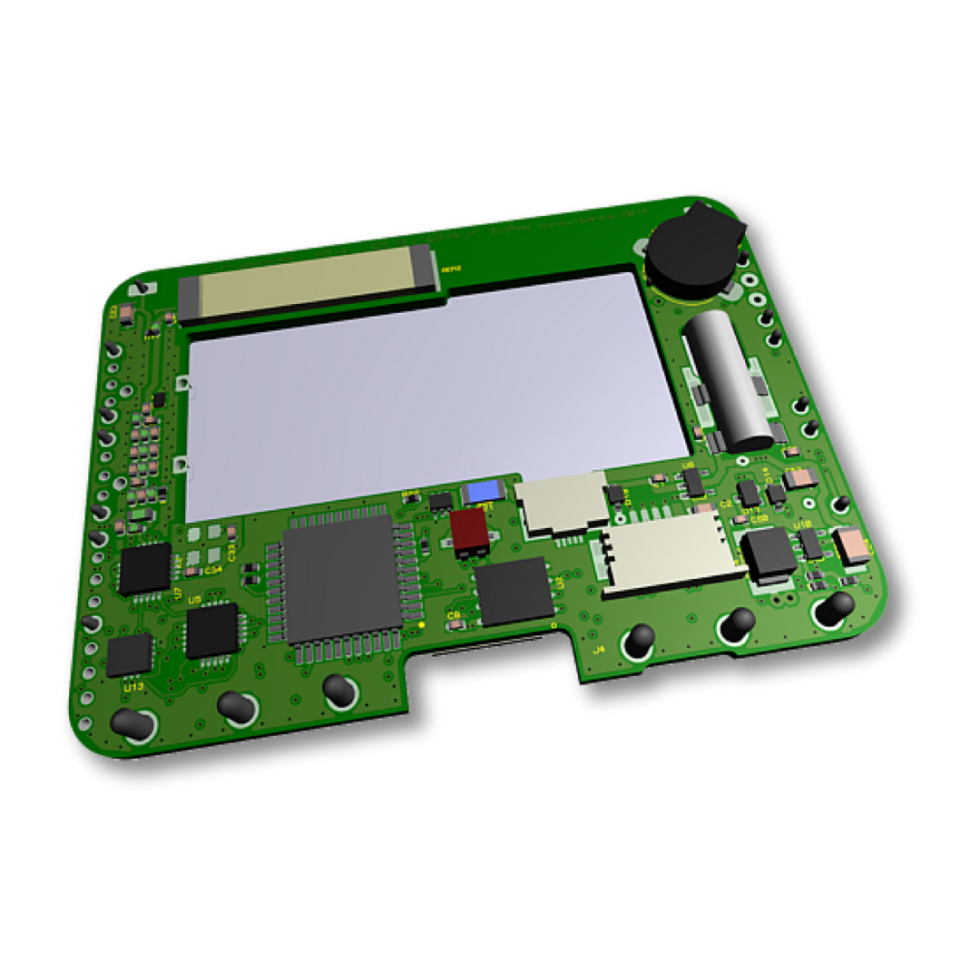

A ferramenta de visualização 3D (Visualizador 3D) do Proteus permite extrudar um layout e visualizar a placa como ela apareceria na vida real. Isso é extremamente útil como auxílio no projeto durante a montagem da placa. A navegação, tanto orbital quanto por sobrevoo, é extremamente intuitiva e controlada pelo mouse. O usuário também pode especificar um “plano de altura” correspondente ao chassi da placa, que aparecerá como uma caixa semitransparente ao redor da placa, permitindo uma verificação visual rápida de saliências.
As bibliotecas do Proteus são fornecidas com modelos 3D e suporte abrangente para a criação de modelos 3D personalizados diretamente no Proteus ou importando modelos através dos formatos de arquivo padrão STEP/IGES e 3DS. Os arquivos podem ser exportados nesses formatos pela maioria dos softwares MCAD comerciais e existem diversos recursos gratuitos na internet (como o 3dcontentcentral) que possuem vastas bibliotecas de arquivos STEP.
A saída direta do visualizador 3D inclui os formatos de código aberto 3ds, STEP, IGES, 3D DXF e STL. A saída em IDF está disponível no menu de saída do editor de layout.
Além de oferecer suporte à capacidade básica de imprimir sua placa de circuito impresso em impressoras padrão do Windows, o Proteus fornece um conjunto completo de recursos para a fabricação profissional de placas. O Gerber X2 é o principal formato de saída para fabricação. Esse formato, juntamente com uma netlist IPC-D-356 e desenhos de montagem opcionais, fornece uma representação inteligente e completa da placa de circuito impresso para o seu fabricante. A saída tradicional Gerber/Excellon via formato RS274X também é suportada.
ODB++ é o formato secundário de saída de fabricação suportado. Assim como o Gerber X2, o ODB++ também é um formato inteligente de troca de dados CAD/CAM, que reúne todas as informações de CAD/EDA, montagem e fabricação de PCBs em um único banco de dados unificado. Por fim, você pode exportar diretamente para softwares MCAD como o Solidworks através dos formatos de arquivo STEP, IGES ou IDF.
A ISO 10303 é uma norma ISO para a representação e troca de informações de fabricação de produtos, interpretáveis por computador. O Proteus utiliza esse formato para importar modelos 3D de footprints e também para exportar representações 3D de placas de circuito impresso para softwares CAD mecânicos. Ambos os protocolos de aplicação relevantes (AP-203 e AP-214) são suportados.
Os modelos STEP para footprints estão amplamente disponíveis na internet. Muitos fabricantes fornecem modelos STEP para seus componentes e existem diversos sites dedicados com milhares de modelos disponíveis gratuitamente. A ferramenta PCB Library Expert permite criar rapidamente componentes de biblioteca e também arquivos STEP. Tanto o footprint 2D quanto o arquivo STEP 3D podem ser importados para o Proteus.
Os arquivos de compatibilidade MCAD exportados do Proteus podem ser importados para praticamente qualquer software MCAD profissional. De fato, a popularidade do STEP é tanta que a maioria das ferramentas permite a importação com um único comando no menu Arquivo. O Proteus inclui dados de componentes como padrão no arquivo STEP de saída, facilitando a navegação e a identificação de objetos no software de destino.
